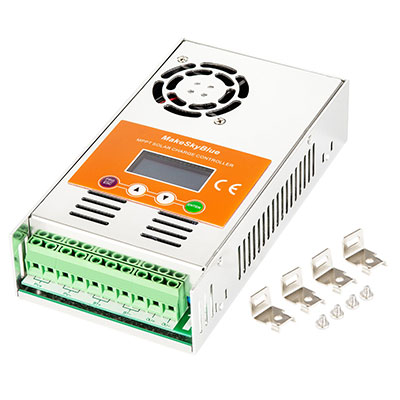

МППТ (MPPT) Контролер 60 Ампер модель 60A WiFi V119 MakeSkyBlue
Технічні характеристики
- Сонячний контролер заряду акумуляторів з технологією MPPT і силою струму 60А
- Максимальна напруга холостого ходу сонячних панелей (PV) - 200В
- Вбудований високопродуктивний контролер DSP
- Автоматичне визначення напруги батареї для 12В / 24В / 36В / 48В
- 3 стадії заряду для досягнення оптимальної роботи акумулятора.
- Швидкість знаходження точки максимальної потужності (MPPT) у 5 разів вища, ніж у традиційних контролерів.
- Точність напруги заряду акумуляторів становить ± 0,2 В
- Захист від підвищеного вихідного струму, перевантаження та перегріву
- Передустановлені програми заряду для свинцово-кислотних, вентильованих гелевих, літієвих акумуляторів. Крім того, є можливість задання параметрів заряду акумуляторів у ручному режимі.
| Детальні технічні характеристики MPPT контролера 60 Ампер модель 60A WiFi V119 MakeSkyBlue | |
| Діапазони напруг для автоматичного розпізнавання напруги батареї |
12В батарея: 9В-15В; 24В батарея: 18В-29В
36В батарея: 30В-39В; 48В батарея: 40В-60В |
| Напруга захисту від перезаряду батареї |
12В батарея: 15В; 24В батарея: 30В;
36В батарея: 45В; 48В батарея: 60В |
| Струм, при якому спрацьовує захист по перевищенню максимально допустимого струму | 61A |
| Максимальна ефективність ККД | ~98% |
| Захисні функції | |
| Температура теплового захисту | 75℃ / 167℉ |
| Температура включення вентилятора | >45℃ / 113℉ |
| Температура відключення вентилятора | <40℃ / 104℉ |
| Конструктивні особливості | |
| Розмір | 214x115x50мм |
| Вага | 1.2кг |
| Електромагнітна сумісність | Відповідає EN61000, EN55022, EN55024 |
| Клас захисту | IP21 |
| Температура експлуатації | -20℃ ~ +55℃ / -4℉ ~ + 131℉ |
| Температура зберігання | -40℃ ~ +75℃ / -40℉ ~ + 167℉ |
 |
 |
| Рекомендації з підбору сонячних панелей та акумуляторів для контролера 60A WiFi V119 MakeSkyBlue | |
|
Максимально допустима потужність панелей залежно від напруги батареї
Увага! Не перевантажуйте контролер |
Для 12В Акумулятора ≤ 720Вт
Для 24В Акумулятора ≤ 1440Вт Для 36В Акумулятора ≤ 2100Вт Для 48В Акумулятора ≤ 2800Вт |
| Рекомендований діапазон напруг холостого ходу сонячних панелей (PV) залежно від напруги акумулятора для досягнення максимальної ефективності |
Для 12В Акумулятора - DC20В~DC80В
Для 24В Акумулятора - DC37В~DC105В Для 36В Акумулятора - DC50В~DC160В Для 48В Акумулятора - DC72В~DC160В |
| Максимальна напруга холостого ходу сонячних панелей (PV) | 160В |
*Примітка: Напруга з панелей (PV) для максимальної ефективності повинна бути в 1,5 або 2 рази більшою, ніж напруга акумуляторної батареї.
Схема підключення контролера 60A WiFI V119 MakeSkyBlue
| Рекомендації з вибору автоматичного вимикача та проводу для контролера 60A WiFI V119 MakeSkyBlue | |
|
Переріз мідного проводу
Увага! Використовуйте тільки мідний провід |
2x6мм2 |
| Номінал двополюсного автоматичного вимикача | 100А |
Схема паралельного включення контролерів 60A WiFI V119 MakeSkyBlue
Інтерфейс програмного забезпечення для встановлення на Android пристроях для контролера MakeSkyBlue 60A WiFI V119
Габаритні розміри контролерів 60A WiFI V119 MakeSkyBlue
Увага! Для кріплення контролера використовуйте тільки винти з комплекту. Довші винти можуть пошкодити плату контролера. Не прикладайте надмірних зусиль при закручуванні винтів, щоб не зірвати різьбу.
Комплектація контролера 60A WiFI V119 MakeSkyBlue
- MPPT контролер 60A WiFI V119 MakeSkyBlue - 1шт.
- Керівництво користувача - 1шт.
- Кутове з'єднання - 4шт.
- Винт для корпусу контролера - 4шт.
Завантажити програмне забезпечення для контролера MakeSkyBlue 60A WiFI V119 :
