MPPT Контроллер модель S3-100A V124
Цена: Уточняйте грн.
Наличие: Нет в наличии
тел. (096) 771-52-81
МППТ (MPPT) Контроллер 100 Ампер модель S3-100A V124 MakeSkyBlue
Технические характеристики
- Солнечный контроллер заряда аккумуляторов с технологией MPPT и силой тока 100А
- Максимальное напряжение холостого хода солнечных панелей (PV) - 160В
- Встроенный высокопроизводительный контроллер DSP
- Автоматическое определение напряжения батареи для 12В / 24В / 48В
- 3 стадии заряда для достижения оптимальной работы аккумулятора.
- Скорость нахождения точки максимальной мощности (MPPT) в 5 раз выше, чем у традиционных контроллеров.
- Точность напряжения заряда аккумуляторов составляет ± 0,2 В
- Защиты от повышенного выходного тока, перегрузки и перегрева

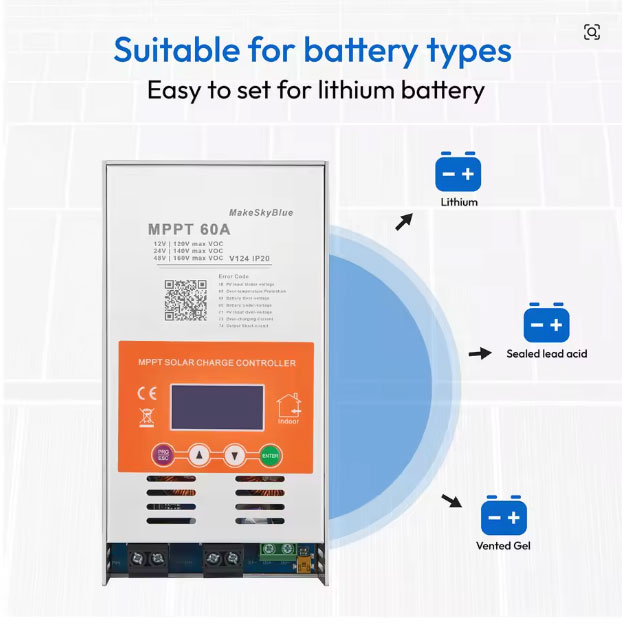

- Предустановленные программы заряда для свинцово-кислотных, вентилируемых гелевых, литиевых аккумуляторов. Кроме того, имеется возможность задания параметров заряда аккумуляторов в ручном режиме.
| Детальные технические характеристики MPPT контроллера 100 Ампер модель S3-100A V124 MakeSkyBlue | |
| Диапазоны напряжений для автоматического распознавания напряжения батареи |
12В батарея: 9В-15В; 24В батарея: 18В-29В
48В батарея: 40В-60В |
| Напряжение защиты от перезаряда батареи |
12В батарея: 15В; 24В батарея: 30В;
48В батарея: 60В |
| Ток при котором срабатывает защита по превышению максимально допустимого тока | 101A |
| Максимальная эффективность КПД | ~98% |
| Защитные функции | |
| Температура тепловой защиты | 75℃ / 167℉ |
| Температура включения вентилятора | >45℃ / 113℉ |
| Температура отключения вентилятора | <40℃ / 104℉ |
| Конструктивные особенности | |
| Размер | 214x115x50мм |
| Вес | 1.5кг |
| Электромагнитная совместимость | Соответствует EN61000, EN55022, EN55024 |
| Класс защиты | IP21 |
| Температура эксплуатации | -20℃ ~ +55℃ / -4℉ ~ + 131℉ |
| Температура хранения | -40℃ ~ +75℃ / -40℉ ~ + 167℉ |
 |
 |
| Рекомендации по подбору солнечных панелей и аккумуляторов для контроллера S3-100A V124 MakeSkyBlue | |
|
Максимально допустимая мощность панелей в зависимости от напряжения батареи
Внимание! Не перегружайте контроллер |
Для 12В Аккумулятора ≤ 1200Вт
Для 24В Аккумулятора ≤ 2400Вт Для 48В Аккумулятора ≤ 4800Вт |
| Рекомендуемый диапазон напряжений холостого хода солнечных панелей (PV) в зависимости от напряжения аккумулятора для достижения максимальной эффективности |
Для 12В Аккумулятора - DC20В~DC120В
Для 24В Аккумулятора - DC37В~DC140В Для 48В Аккумулятора - DC72В~DC160В |
| Максимальное напряжение холостого хода солнечных панелей (PV) | 160В |
*Примечание: Напряжение с панелей (PV) для максимальной эффективности должно быть в 1,5 или 2 раза больше, чем напряжение аккумуляторной батареи.

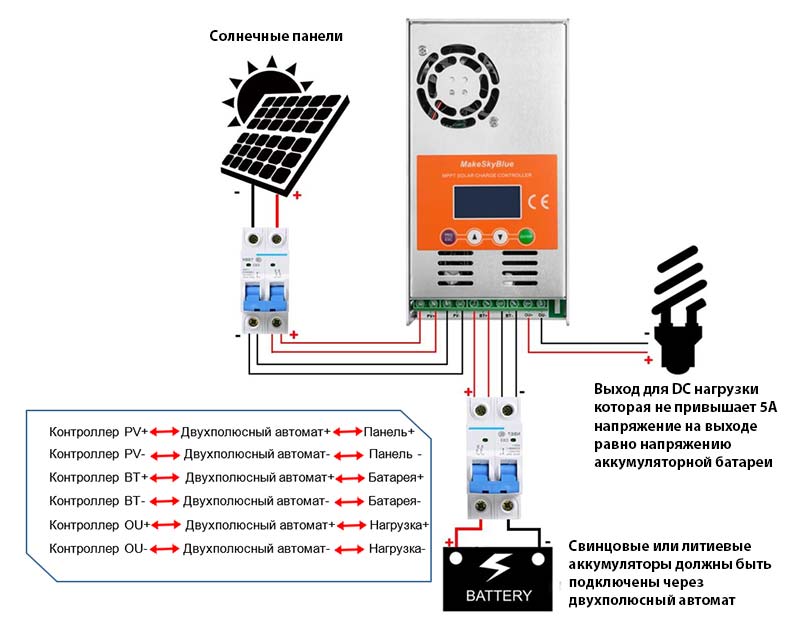

Схема подключения контроллера S3-100A V124 MakeSkyBlue
| Рекомендации по выбору автоматического выключателя и провода для контроллера S3-100A V124 MakeSkyBlue | |
|
Сечение медного провода
Внимание! Используйте только медный провод |
2x6мм2 |
| Номинал двухполюсного автоматического выключателя | 125А |

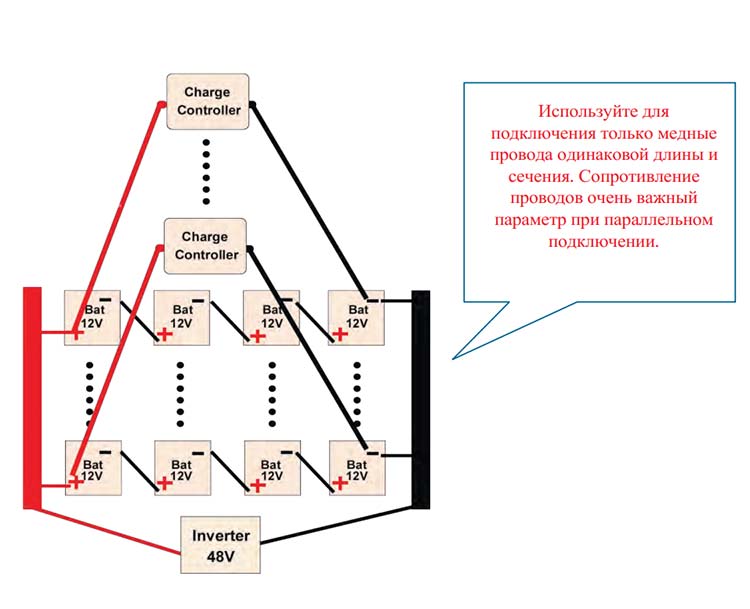

Схема параллельного включения контроллеров S3-100A V124 MakeSkyBlue

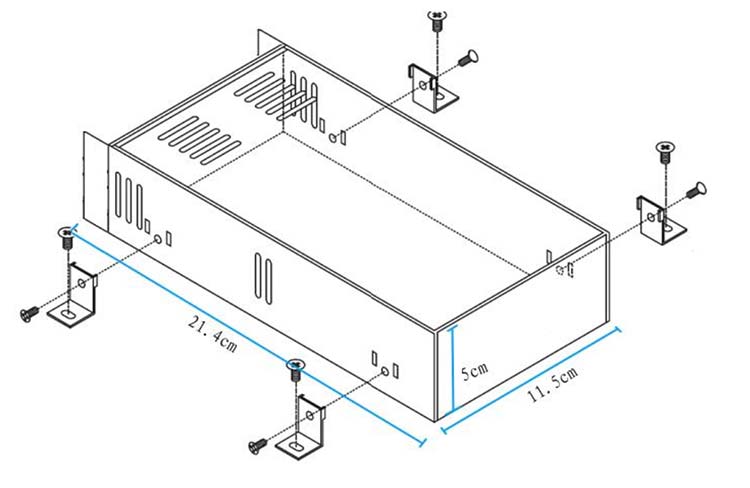

Габаритные размеры контроллеров S3-100A V124 MakeSkyBlue
Внимание! Для крепления контроллера используйте только винты из комплекта. Более длинные винты могут повредить плату контроллера. Не прилагайте чрезмерных усилий при закручивании винтов, чтобы не сорвать резьбу.

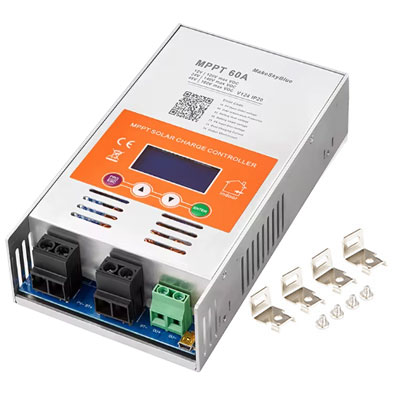

Комплектация контроллера S3-100A V124 MakeSkyBlue
- MPPT контроллер S3-100A V124 MakeSkyBlue - 1шт.
- Руководство пользователя - 1шт.
- Угловое соединение - 4шт.
- Винт для корпуса контроллера - 4шт.
Инструкция MPPT Контроллер модель S3-100A V124 - будет добавлена в ближайшее время
