MPPT Контроллер модель S3-40A V118

MPPT Контроллер модель S3-40A V118


Цена: 3050 грн.

Наличие: В наличии

тел. 098-304-65-56

МППТ (MPPT) Контроллер 40 Ампер модель S3-40A V118 MakeSkyBlue



Технические характеристики

  • Солнечный контроллер заряда аккумуляторов с технологией MPPT и силой тока 40А
  • Максимальное напряжение холостого хода солнечных панелей (PV) - 200В
  • Встроенный высокопроизводительный контроллер DSP
  • Автоматическое определение напряжения батареи для 12В / 24В / 36В / 48В
  • 3 стадии заряда для достижения оптимальной работы аккумулятора.
  • Скорость нахождения точки максимальной мощности (MPPT) в 5 раз выше, чем у традиционных контроллеров.
  • Точность напряжения заряда аккумуляторов составляет ± 0,2 В
  • Защиты от повышенного выходного тока, перегрузки и перегрева
  • Предустановленные программы заряда для свинцово-кислотных, вентилируемых гелевых, литиевых аккумуляторов. Кроме того, имеется возможность задания параметров заряда аккумуляторов в ручном режиме.
Детальные технические характеристики MPPT контроллера 40 Ампер модель S3-40A V118 MakeSkyBlue
Диапазоны напряжений для автоматического распознавания напряжения батареи                     12В батарея: 9В-15В; 24В батарея: 18В-29В

36В батарея: 30В-39В; 48В батарея: 40В-60В

Напряжение защиты от перезаряда батареи 12В батарея: 15В; 24В батарея: 30В;

36В батарея: 45В; 48В батарея: 60В

Ток при котором срабатывает защита по превышению максимально допустимого тока 42A
Максимальная эффективность КПД ~98%
Защитные функции
Температура тепловой защиты 75℃ / 167℉
Температура включения вентилятора >45℃ / 113℉
Температура отключения вентилятора <40℃ / 104℉
Конструктивные особенности
Размер 214x115x50мм
Вес 1.2кг
Электромагнитная совместимость Соответствует EN61000, EN55022, EN55024
Класс защиты IP21
Температура эксплуатации -20℃ ~ +55℃ / -4℉ ~ + 131℉
Температура хранения -40℃ ~ +75℃ / -40℉ ~ + 167℉

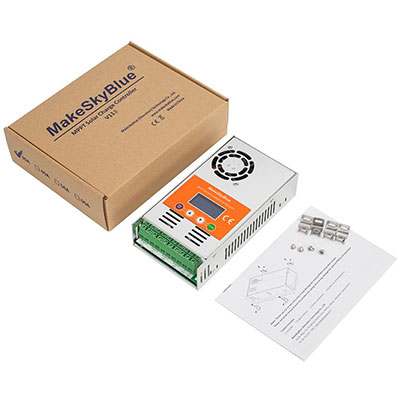

MPPT контроллер MakeSkyBlue 40A MakeSkyBlue MPPT контроллер 40A




Рекомендации по подбору солнечных панелей и аккумуляторов для контроллера S3-40A V118 MakeSkyBlue
Максимально допустимая мощность панелей в зависимости от напряжения батареи

Внимание! Не перегружайте контроллер

Для 12В Аккумулятора ≤ 480Вт

Для 24В Аккумулятора ≤ 960Вт

Для 36В Аккумулятора ≤ 1400Вт

Для 48В Аккумулятора ≤ 1700Вт

Рекомендуемый диапазон напряжений холостого хода солнечных панелей (PV) в зависимости от напряжения аккумулятора для достижения максимальной эффективности Для 12В Аккумулятора - DC20В~DC80В

Для 24В Аккумулятора - DC37В~DC105В

Для 36В Аккумулятора - DC50В~DC160В

Для 48В Аккумулятора - DC72В~DC160В

Максимальное напряжение холостого хода солнечных панелей (PV) 200В

*Примечание: Напряжение с панелей (PV) для максимальной эффективности должно быть в 1,5 или 2 раза больше, чем напряжение аккумуляторной батареи.

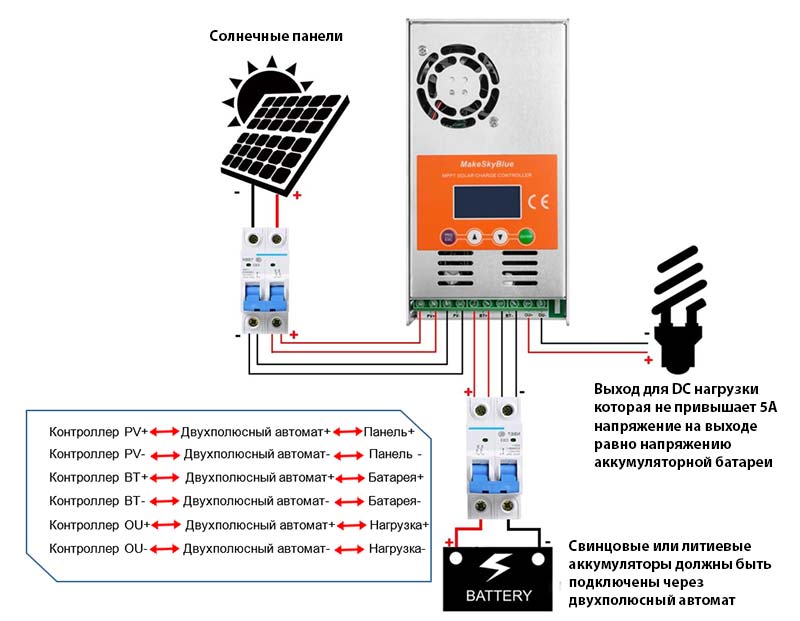

Схема подключения контроллера S3-40A V118 MakeSkyBlue

Схема включения контроллера S3-40A V118 MakeSkyBlue

Рекомендации по выбору автоматического выключателя и провода для контроллера S3-40A V118 MakeSkyBlue
Сечение медного провода

Внимание! Используйте только медный провод

6мм2
Номинал двухполюсного автоматического выключателя 63А

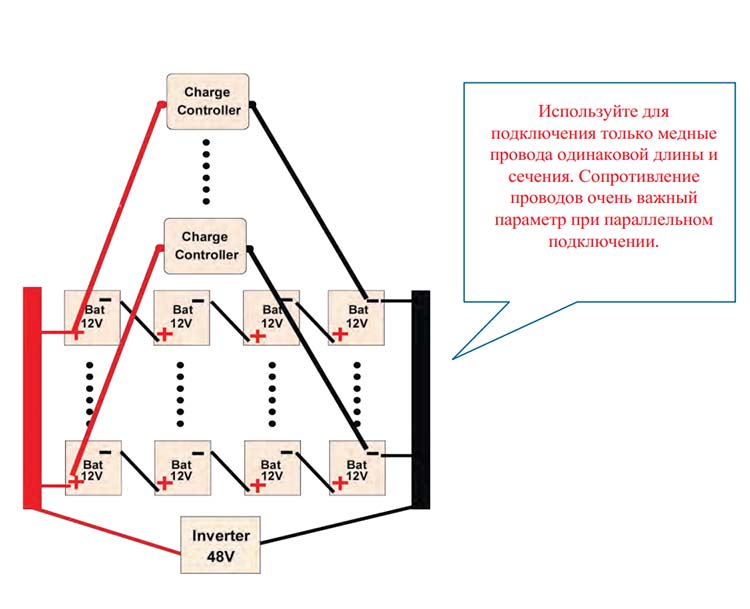

Схема параллельного включения контроллеров S3-40A V118 MakeSkyBlue

Схема параллельного включения контроллеров S3-40A V118 MakeSkyBlue

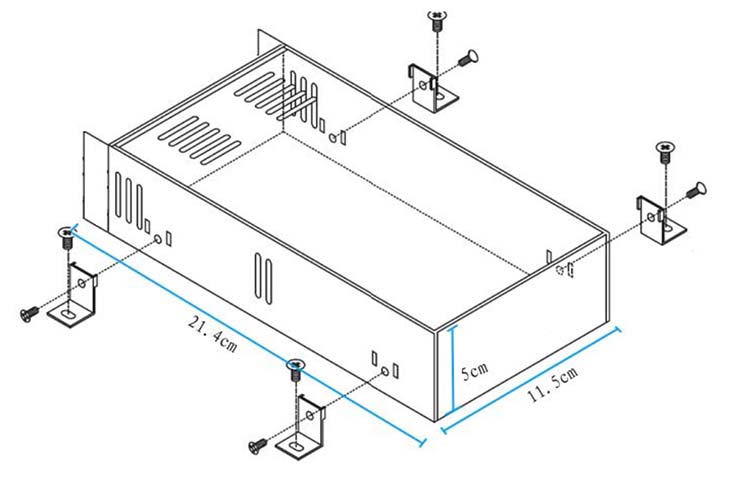

Габаритные размеры контроллеров S3-40A V118 MakeSkyBlue

Габаритные размеры контроллера MakeSkyBlue 40A

Внимание! Для крепления контроллера используйте только винты из комплекта. Более длинные винты могут повредить плату контроллера. Не прилагайте чрезмерных усилий при закручивании винтов, чтобы не сорвать резьбу.

Комплектация контроллера S3-40A V118 MakeSkyBlue

  • MPPT контроллер S3-40A V118 MakeSkyBlue - 1шт.
  • Руководство пользователя - 1шт.
  • Угловое соединение - 4шт.
  • Винт для корпуса контроллера - 4шт.



Инструкция:
